Hulp bij uitleg functies Elinchrom studioflitser

[Vin1]

Beste allemaal,

Onlangs heb ik een studioflitsset tweede hands gekocht.
Betreft de Elinchrom 600RX set.

Er zat echter geen instruciteboekje bij waardoor ik niet alle gebruiksfuncties weet wat op de flitskop aanwezig zijn?

Heeft iemand deze zelfde set of kan iemand mij helpen met informeren?

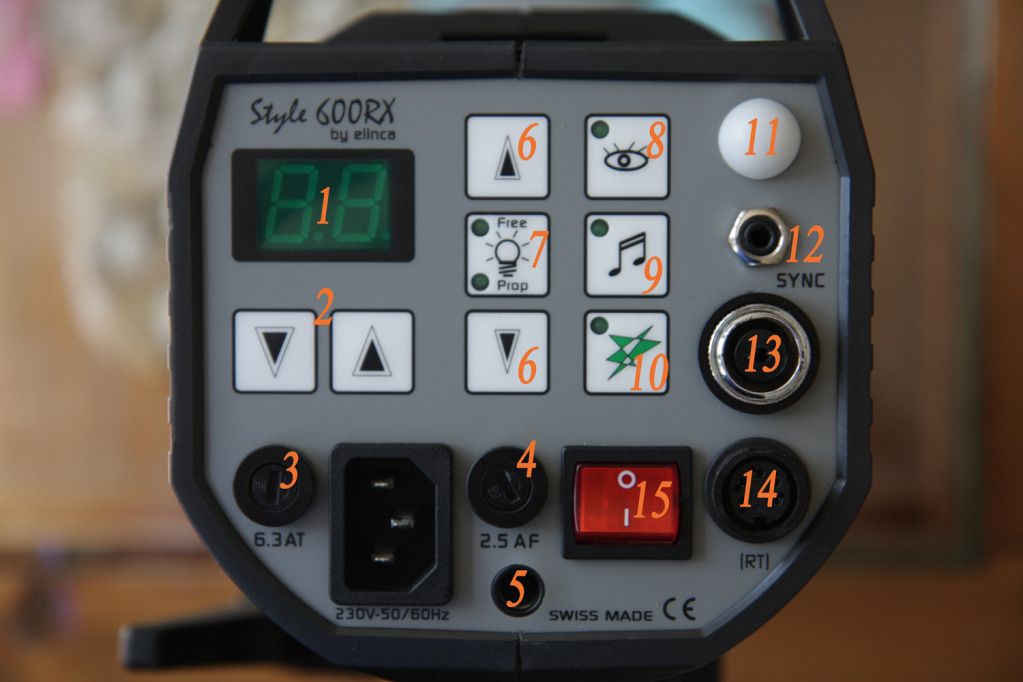

In de bijgevoegde foto heb ik de knopjes/functies aangegeven met nummers.

1) Lichtvermogen
2) Instellen lichtvermogen
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13) ingang synchronisatiekabel flitser
14) ingang EL-Skyport zender
15) Aan en uitschakelaar



Alvast bedankt!

[david_ve]

Re: Hulp bij uitleg functies Elinchrom studioflitser

3 & 4 zekeringen

6: instellicht feller of dimmen
7: instellicht zelf regelen (free)
instellicht prop (proportioneel volgens flitsvermogen)
8:fotocel (slave functie)
9: beep wanneer klaar?
11 slave fotocel

is 't geen wa ik kan afleiden ui hetgeen ik zie!
de rest zal wel aangevuld raken en fouten verbeterd

[Vin1]

Re: Hulp bij uitleg functies Elinchrom studioflitser

Bedankt alvast, ik ben er weer blij mee.

Hoe zit het precies met 3 en 4 m.b.t. zekeringen? Moet ik daar iets mee doen?

(Ik hoop dat iemand nog de andere functies kan definieren.)

[david_ve]

Re: Hulp bij uitleg functies Elinchrom studioflitser

de rest:

klik

google -> Elinchrom 600RX manual -> taaaadaaaa

is nuj ook zo moeilijk niet ee! zelf op dit late uur

[SVIS]

Re: Hulp bij uitleg functies Elinchrom studioflitser

Hoe zit het precies met 3 en 4 m.b.t. zekeringen? Moet ik daar iets mee doen?

nee, toch niet zolang ze niet gesprongen zijn

[Vin1]

Re: Hulp bij uitleg functies Elinchrom studioflitser

de rest:

klik

google -> Elinchrom 600RX manual -> taaaadaaaa

is nuj ook zo moeilijk niet ee! zelf op dit late uur

Bedankt

[Vin1]

Re: Hulp bij uitleg functies Elinchrom studioflitser

nee, toch niet zolang ze niet gesprongen zijn

Dat is zeker waar.
Maar hoe weet ik dat het dan een gesprongen zekering betreft en geen flitslamp?

Kan ik de kapjes dan gewoon losdraaien en er zelf een nieuwe zekering in doen?
(Zekeringen waren meegeleverd)

[david_ve]

Re: Hulp bij uitleg functies Elinchrom studioflitser

tuurlijk, staat wrs allemaal in de pdf

[SVIS]

Re: Hulp bij uitleg functies Elinchrom studioflitser

Dat is zeker waar.
Maar hoe weet ik dat het dan een gesprongen zekering betreft en geen flitslamp?

Kan ik de kapjes dan gewoon losdraaien en er zelf een nieuwe zekering in doen?
(Zekeringen waren meegeleverd)

als de flits natuurlijk afstaat, kan je dergelijke zekeringen idd controleren / vervangen door middel van open te draaien met een schroevedraaier.
de zekeringen die daar inzitten zijn cylinder-vormige zekeringen in glas, zoals vroeger in radio's gebruikt worden en nu ook nog gebruikt worden in 12V-aansluitingen / laders voor gps / gsm etc.
wel zijn er veel verschillende amperages en formaten in
